汽車輕量化早已不再局限于"用一種新材料替代鋼材"。工程師越來越多地從整個材料體系出發進行考量：增強纖維、樹脂基體、纖維結構、零件幾何形狀、制造工藝以及模具要求。

這一點對汽車復合材料尤為重要。玻璃纖維、碳纖維、玄武巖纖維和天然纖維都可以增強聚合物基體，但它們在剛性、強度、重量、成本、表面質量、可加工性和生產效率上的組合并不相同。

因此對制造商而言，實際問題并非簡單地問"哪種纖維最強？"，更有價值的工程問題是：哪種材料體系與制造路線，能夠在目標產量下穩定地生產出符合要求的汽車零件？

本文將闡述纖維選擇、樹脂體系、增強結構、汽車制造工藝與模具考量之間的關系，目標是提供一個用于評估汽車用纖維增強復合材料的實用框架。

1. 為什么汽車復合材料選材是系統級決策

復合材料零件并不是僅由增強纖維決定的。其最終性能取決于增強材料與基體如何協同工作，以及材料如何被加工成最終幾何形狀。

一個簡化的復合材料體系可以拆解為：

• 纖維：提供大部分結構增強作用。
• 樹脂基體：粘結增強材料、傳遞載荷并保護纖維。
• 纖維結構：決定增強材料的分布與取向方式。
• 制造工藝：決定材料如何成為最終部件。
• 模具：控制幾何形狀、尺寸、表面質量與工藝重復性。

改變其中任一要素都可能影響其他要素。例如，連續纖維復合材料可能提供出色的方向性剛度，但其材料鋪放與模具要求與短纖維壓制成型材料有顯著差異。

同樣，在實驗室試樣測試中表現良好的材料，未必就是高產量汽車零件的最佳選擇。生產節拍、纖維取向、模具充填、尺寸穩定性、連接要求以及成本都必須一并考慮。

這正是為什么汽車復合材料選材應當從零件功能與制造策略出發，而不是從某個纖維名稱開始。

2. 汽車復合材料的主要纖維體系

汽車復合材料制造中可以使用多種增強體系。它們的作用各不相同，沒有哪一種纖維對所有應用都是最優的。了解復合材料模壓成型是評估的起點。

2.1 玻璃纖維增強復合材料

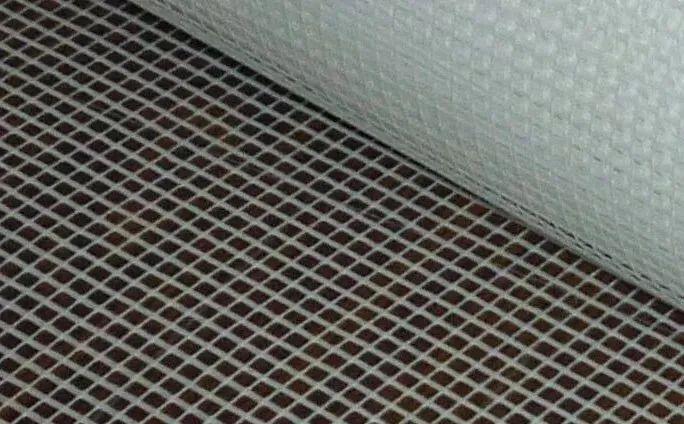

玻璃纖維是汽車復合材料中應用最廣泛的增強材料之一，因為它在力學性能、材料成本與制造靈活性之間提供了實用的平衡。

玻璃纖維可以以不同形態供應，包括短切纖維、連續紗束、機織物、氈以及工程化增強結構。這些形態支持不同的制造工藝。玻璃纖維增強材料通常也被稱為玻璃鋼。

在汽車應用中，玻璃纖維增強材料可用于車身板件、結構罩蓋、底盤部件、電池相關部件、前端結構以及其他需要在減重與成本、生產要求之間取得平衡的零件。

當玻璃纖維增強與面向量產的汽車成型工藝相結合時，SMC、GMT 與 LFT 是尤為重要的材料路線。

2.2 碳纖維增強復合材料

碳纖維具有高比剛度與高比強度，因此對于減重具有較高結構價值的應用頗具吸引力。

與傳統玻璃纖維體系相比，碳纖維復合材料可以在剛度、密度和方向性力學性能之間提供不同的平衡。然而，材料本身只是工程決策的一部分。

碳纖維復合材料可以通過預浸料、RTM、壓制成型等工藝制造。合適的路線取決于零件幾何形狀、纖維結構、產量、性能目標與成本要求。

在汽車量產中，碳纖維 SMC 及其他壓制成型碳纖維體系表明，碳纖維并不一定意味著手工鋪層或熱壓罐生產。

2.3 玄武巖纖維增強復合材料

玄武巖纖維由玄武巖礦石制成，可作為增強材料用于熱塑性或熱固性復合材料體系。

相比主流的玻璃纖維體系，玄武巖纖維在汽車領域的應用仍更具針對性，但在工程師評估具有特定力學、熱學或材料成本特征的替代增強材料時，它具有一定吸引力。

視材料體系而定，玄武巖纖維可以先以短切纖維、連續增強材料、織物或其他形態供應，然后再與聚合物基體結合。

2.4 天然纖維增強復合材料

亞麻、洋麻等天然纖維可以與熱塑性或熱固性基體結合，用于選定的汽車內飾與半結構應用。

其吸引力不僅在于重量。材料來源、可再生含量、表面外觀以及降低對化石基增強材料依賴的可能性，也會影響材料選擇。

然而，天然纖維也帶來其特有的制造考量。加工過程中必須控制含水率、纖維處理、熱暴露與尺寸穩定性。

3. 纖維種類只是第一個問題

兩種汽車復合材料可能使用相同的增強纖維，卻因纖維結構與基體體系不同而表現迥異。

重要變量包括：

• 纖維長度
• 纖維體積含量或增強材料含量
• 纖維取向
• 纖維分布
• 表面處理與纖維-基體界面
• 熱固性或熱塑性基體
• 加工過程中的材料黏度
• 最終零件厚度與幾何形狀

這一區分在汽車壓制成型中尤為重要。含短切玻璃纖維的材料，與含連續玻璃纖維的材料，其行為并不相同。

成型過程中，增強材料會發生移動、取向和重新分布。因此，最終的力學行為可能取決于實際流動形態，而不僅僅是標稱材料規格。

這在材料選擇與模具工程之間建立了直接聯系。

4. SMC、GMT 與 LFT：三條不同的汽車材料路線

SMC、GMT 與 LFT 常被放在一起討論，因為三者都可用來生產輕量化汽車部件。但它們代表的是不同的材料與工藝策略。

4.1 SMC：熱固性壓制成型

片狀模塑料（SMC）將熱固性樹脂體系與短切增強材料、填料和助劑結合，形成片狀成型材料。

生產時，將 SMC 料坯放入加熱模具中加壓。樹脂體系發生化學固化，使材料形成剛性的成品部件。

SMC 適合需要相對復雜幾何形狀、尺寸控制、集成加強筋及其他成型特征的汽車部件。

典型應用領域包括：

• 車身與外飾板件
• 商用車部件
• 電氣與防護部件
• 電池相關罩蓋與殼體
• 結構或半結構成型部件

從模具角度看，SMC 模具設計需要關注料坯擺放、流動行為、排氣、收縮、脫模斜度、分型面以及局部增強結構。

4.2 GMT：玻璃纖維氈增強熱塑性塑料

玻璃纖維氈增強熱塑性塑料（GMT）通常采用玻璃纖維氈增強的熱塑性基體。材料在壓制成型前被加熱，隨后冷卻以確立最終形狀。

GMT 常與汽車半結構部件相關聯，此時沖擊性能、重量、生產效率與材料可回收性可能是相關考量。

與熱固性 SMC 相比，其加工機理不同：熱塑性基體在加熱時軟化、在冷卻時固化，而不是在成型過程中發生不可逆的化學交聯。

4.3 LFT：長纖維熱塑性塑料

長纖維熱塑性塑料（LFT）在熱塑性基體中使用相對較長的增強纖維。視制造路線而定，LFT 可以通過注射成型或壓制成型類工藝加工。

對選定的汽車部件而言，LFT 可以在結構性能與熱塑性加工效率之間提供有用的組合。

纖維長度的保持與取向尤為關鍵，因為成型工藝會影響增強材料在成品內部的分布方式。

5. 熱固性 vs 熱塑性：為什么基體改變制造策略

熱固性與熱塑性基體之間的區別不只是材料術語問題。它改變了材料在加工過程中的行為，因此也影響模具與生產策略。關于兩者的系統對比，可參閱熱固性與熱塑性復合材料。

這正是為什么復合材料模具不應僅依據最終 CAD 幾何形狀來設計。在確定模具架構之前，必須先理解材料的加工行為。

6. 纖維取向可能比纖維名稱更重要

復合材料通常具有各向異性。其力學性能會隨增強方向的不同而發生顯著變化。

連續纖維是一個明顯的例子。與主載荷方向一致的增強材料可以在該方向上顯著貢獻剛度與強度，而不同取向則會產生不同的結構響應。

短切纖維材料的行為不同，因為纖維會在材料流動過程中旋轉和重新分布。

這意味著工程師應評估：

• 主載荷方向
• 纖維取向
• 流動方向
• 加強筋與壁厚幾何
• 局部厚度變化
• 孔位與安裝點周圍的載荷傳遞
• 復合材料與金屬件之間的連接區域

對于壓制成型的汽車零件，模腔與料坯排布會影響材料在達到最終形狀之前的流動方式。因此，材料流動應在模具設計階段就予以考慮，而不是僅當作生產階段的問題。

7. 選材如何改變汽車零件設計

輕量化并不意味著簡單地減薄壁厚。復合材料零件可以通過材料分布與結構幾何的組合來實現減重。了解更多關于復合材料零件與模具設計的內容。

7.1 加強筋與局部增強

加強筋可以在不需要均勻增加壁厚的情況下提高局部剛度。但加強筋幾何必須與材料流動、脫模以及局部收縮行為相兼容。

7.2 曲率與截面幾何

曲面可以在保持相對較低材料厚度的同時提高剛度。該策略的有效性取決于材料體系與載荷工況。

7.3 安裝與載荷傳遞區域

孔、緊固件、嵌件與連接點會造成局部應力集中。因此復合材料設計需要關注載荷如何進入和離開成型結構。

7.4 厚度過渡

厚度的突變會影響材料流動、收縮與尺寸穩定性。因此，設計良好的復合材料零件應在結構要求與制造約束之間取得平衡。

8. 按應用分類的汽車復合材料

以下框架說明針對不同汽車需求可以如何考慮不同的材料體系。實際選材必須依據零件的規格、使用環境與生產工藝進行驗證。

更多應用示例可瀏覽完整的汽車模具類目。

9. 選材對復合材料模具意味著什么

最重要的工程聯系之一，是材料選擇與模具設計之間的關系。

針對特定復合材料工藝設計的模具，必須考慮材料如何進入模腔、流動、壓縮、固化或冷卻。

材料流動

短切纖維 SMC、長纖維熱塑性塑料與連續纖維體系具有不同的流動特征。因此，模具布局、料坯位置與局部幾何需要一并考慮，通常借助模流分析來支持。

加熱與冷卻

熱固性壓制成型需要受控加熱以支持固化。熱塑性壓制成型需要受控的加熱與冷卻，以確立所需的工藝窗口與尺寸穩定性。

排氣

當材料在封閉模腔內被壓縮時，空氣與揮發物的管理變得重要。排氣策略會影響表面質量、孔隙形成與工藝一致性。

收縮與尺寸控制

復合材料可能出現與工藝相關的尺寸變化。因此模具設計需要考慮材料收縮、局部厚度、纖維取向與溫度分布。

脫模

加強筋、深腔特征、倒扣與復雜表面幾何會使脫模更加困難。脫模斜度與分型面的決策應在零件與材料體系仍在開發時做出。可參閱我們關于脫模挑戰的說明。

10. 常見的汽車復合材料選材誤區

11. 汽車復合材料選材的實用流程

一套實用的選材流程可以組織為若干工程階段。

1. 明確零件功能。確定結構、防護、外觀、電氣與環境要求。
2. 明確生產目標。考慮年產量、節拍、自動化水平與制造地點。
3. 評估候選增強體系。根據實際應用，比較玻璃纖維、碳纖維、玄武巖纖維、天然纖維或混雜增強。
4. 選擇基體與材料形態。確定采用 SMC、BMC、GMT、LFT、預浸料、RTM 還是其他材料路線。
5. 核查零件幾何。審查壁厚、加強筋、凸臺、孔、曲率、脫模斜度與連接區域。
6. 制定模具方案。評估模腔布局、分型面、加熱或冷卻、排氣與脫模。
7. 驗證制造工藝。試模與尺寸檢測有助于發現僅憑 CAD 幾何無法察覺的問題。

該流程可以降低選出"理論上表現良好、卻帶來不必要生產困難"的材料這一風險。

12. 選材與模具應同步開發

對于汽車復合材料部件而言，材料工程與模具工程之間的邊界往往比看起來小得多。

以一個帶有多條加強筋和安裝點的壓制成型零件為例。材料決定料坯如何流動，而幾何形狀影響這種流動。模具決定材料如何被加熱、壓縮、排氣與脫模。這些因素在整個成型周期中相互作用。

因此，模具工程師應了解的不只是最終 CAD 模型。重要信息包括：

• 材料牌號與基體類型
• 纖維種類與纖維結構
• 材料料坯尺寸
• 目標產量
• 壓機能力
• 加熱與冷卻要求
• 期望表面質量
• 尺寸公差
• 嵌件與緊固要求
• 脫模策略

因此，材料供應商、零件設計師與模具制造商之間的早期溝通，可以減少后期模具修改。

13. 為什么復合材料模具專業能力在汽車項目中很重要

汽車復合材料模具并不只是最終零件的負型復制。模具必須適應所選材料在制造過程中的行為。

對于大型或復雜部件，這一點尤為重要，因為材料流動、尺寸穩定性、加熱均勻性與結構剛性都會影響最終結果。

大成 正是從這一制造視角來開展復合材料模具業務。對于涉及 SMC、BMC、碳纖維及其他壓制成型復合材料的項目，模具開發可以與材料行為、零件幾何及生產要求一并評估。

大成的制造能力包括大型 CNC 加工與高噸位壓制成型配套。其設備與制造資源面向要求嚴苛的工業復合材料模具項目，這類項目需要將模具尺寸、結構剛性、加工精度與試模要求綜合考量。

核心目標不只是制造一副與 CAD 模型相符的模具，而是開發出能夠支撐穩定、可重復生產過程的模具。

14. 詢價汽車復合材料模具時買家應提供什么

在詢價汽車復合材料模具時，一開始就提供材料與工藝信息，可以顯著提升技術評估的質量。

• 3D 零件模型與 2D 圖紙
• 材料名稱與牌號
• 纖維種類與增強材料含量
• SMC、BMC、GMT、LFT、預浸料、RTM 或其他工藝路線
• 零件尺寸與重量
• 所需尺寸公差
• 表面質量要求
• 年產量
• 壓機尺寸與可用設備參數
• 加熱與冷卻要求
• 嵌件與頂出要求
• 目標模具交期

如果材料仍在評估中，還應向模具供應商提供候選材料體系以及考慮各方案的原因。這樣可以在材料決策完全鎖定之前，先評估模具可行性。

15. 汽車復合材料：關鍵工程要點

輕量化汽車部件的開發，正在從簡單的材料替代轉向材料與制造工程的整合。

玻璃纖維、碳纖維、玄武巖纖維與天然纖維都可以為汽車輕量化做出貢獻，但它們服務于不同的工程目的。更重要的是，纖維本身并不決定最終性能。

纖維種類、基體、纖維結構、取向、零件幾何、制造工藝與模具，必須作為一個相互關聯的系統來評估。

對于高產量汽車生產而言，最合適的材料未必是實驗室強度最高的材料，而是能夠在目標產量下滿足所需性能、同時保持可制造性、尺寸穩定性與經濟可行性的材料體系。

這也正是為什么汽車復合材料選材應當在開發流程早期就讓模具工程師參與進來。一個材料決策會影響模具設計、流動行為、加熱、冷卻、排氣、脫模，并最終影響生產一致性。

關于汽車復合材料的常見問題

結論

汽車復合材料為制造商提供了多種輕量化途徑，但成功應用不僅僅取決于選擇一種高性能纖維。

增強材料、樹脂基體、纖維結構、制造工藝與模具必須協同工作。對于量產部件，這種整合方法有助于工程師在重量、結構性能、可制造性、尺寸精度與生產經濟性之間取得平衡。

對于復合材料模具項目，大成 通過綜合考量材料行為、成型要求與模具制造要求，支持從復合材料零件設計到量產模具的過渡。
