在碳纖維復合材料制造中，零件質量不僅僅取決于材料本身。模具幾何形狀、熱行為、加工精度、密封性能和工藝控制都會影響最終部件。

對于汽車、交通運輸、工業及其他先進復合材料應用，精密碳纖維模具為可重復制造提供了基礎。從模具設計和CNC加工到試模和尺寸檢測，每個階段都必須與部件的材料體系和 production 要求相匹配。

什么是碳纖維模具？

碳纖維模具是指用于制造碳纖維增強聚合物（CFRP）部件的模具及相關工裝系統。根據應用不同，模具可支持預浸料成型、模壓成型、樹脂傳遞模塑或其他復合材料制造工藝。

與通用模具不同，碳纖維復合材料模具必須圍繞特定的樹脂體系、增強結構、固化或固結條件、零件幾何形狀和尺寸驗收標準進行設計。

模具可能需要適應復雜的三維曲面、受控加熱、真空密封、精確的分型線和可重復的定位。當部件同時具有嚴格的尺寸公差和苛刻的表面質量或結構性能目標時，這些要求尤為重要。

對于采購碳纖維模具或復合材料工裝解決方案的制造商而言，關鍵問題不僅僅是模具能否復現名義幾何形狀，而是模具能否支持所需的制造工藝，并在約定的驗收標準內交付一致的零件。

為什么精度在碳纖維模具中至關重要

碳纖維復合材料零件可能對溫度變化、材料鋪放、樹脂行為、固結和冷卻條件敏感。模具誤差或工藝波動可能導致尺寸偏差、表面缺陷、局部孔隙、飛邊或零件間結果不一致。

精密模具通過控制影響制造的物理條件，有助于減少可避免的波動。然而，僅靠模具精度并不能保證最終零件的精度。材料性能、層壓設計、工藝參數、固化行為和檢測方法也必須加以考慮。

• 尺寸一致性： 精確的模具幾何形狀和穩定的定位特征有助于在批量生產中保持關鍵尺寸。
• 表面質量： 適當的加工和精加工支持所需的表面輪廓和外觀。
• 工藝穩定性： 合適的熱、密封和排氣布置有助于維持預期的成型條件。
• 生產可重復性： 模具檢測和工藝驗證有助于在批量生產前識別波動來源。
• 質量驗證： 明確的檢測標準將模具制造結果與客戶要求聯系起來。

大成碳纖維模具工程與加工矩陣

有效的碳纖維模具將每個制造挑戰與具體的工程應對措施和可測量的驗證方法聯系起來。以下矩陣總結了模具開發過程中應評估的主要因素。

這些工程措施應根據項目要求進行選擇。具體的加工公差、溫度均勻性限值、密封配置和檢測交付物應依據批準的圖紙、工藝規范和質量計劃予以確認。

面向復雜復合材料模具型面的精密CNC加工

碳纖維部件通常具有復合曲面、深型面、安裝界面、加強筋和其他幾何要求高的特征。加工相應的模具型面需要一種考慮可達性、剛性、刀具偏轉、表面光潔度和尺寸檢測的加工策略。

五軸CNC加工有助于從多個方向接近復雜曲面，同時在適用應用中減少重復裝夾的需要。實際效益取決于部件幾何形狀、加工策略、機床配置和檢測要求。

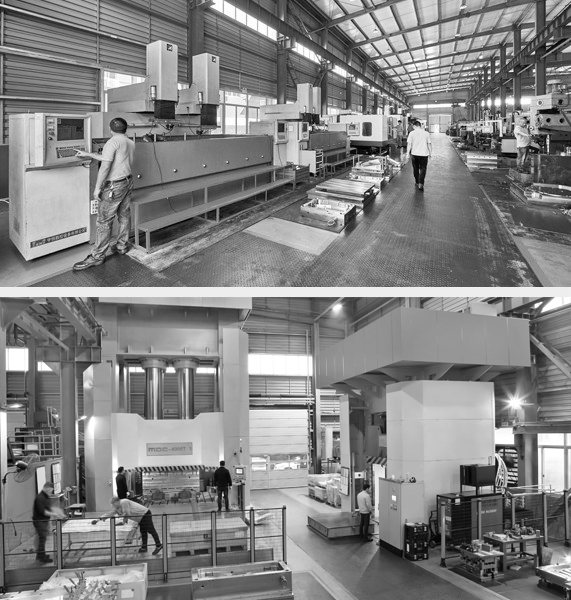

大成擁有FIDIA五軸CNC加工能力，可用于大型復雜模具制造。這一能力可適用于需要精心控制表面幾何形狀和協調加工操作的復合材料模具項目。

合理的加工方案應區分名義CAD幾何形狀、加工后的模具幾何形狀和最終成型零件尺寸。這些是相關但獨立的質量考量。

加工后應檢查什么？

• 關鍵尺寸和幾何基準。
• 表面輪廓和光潔度要求。
• 分型線對齊和止口區域。
• 安裝界面和定位特征。
• 檢測點和裝配界面的可達性。

當項目要求特定公差時，該公差應分配給相關特征，并使用約定的測量方法進行驗證。單一的加工精度數值不應被視為成品復合材料零件尺寸精度的保證。

熱管理與尺寸穩定性

當碳纖維模具與熱固性預浸料或其他溫度敏感復合材料體系配合使用時，溫度管理是關鍵考量因素。模具溫度影響樹脂粘度、固化行為、固結和冷卻過程中的尺寸變化。

如果溫度分布不適合所選工藝，所得部件可能表現出固化行為不一致、殘余應力、表面缺陷或尺寸變化。合適的解決方案取決于材料體系和生產周期。

模具設計如何支持溫度控制

• 加熱系統布局： 布置加熱元件或熱流體通道，以適應模具幾何形狀和所需工作條件。
• 熱響應： 考慮模具質量、材料導熱性、升溫速率以及在目標溫度下穩定所需的時間。
• 傳感器布置： 確定能代表模具重要區域的測量位置，而不是依賴單一讀數。
• 工藝驗證： 在指定工作條件下確認溫度分布，并評估其對成型零件質量的影響。
• 尺寸補償： 在確定目標幾何形狀時，考慮模具膨脹和復合材料收縮的綜合影響。

溫度限值應根據樹脂供應商的建議、工藝要求和項目驗證數據來確定。所聲明的溫度均勻性數值只有在測量位置、工作條件和驗收標準明確時才有意義。

分型線精度、排氣與真空密封

分型線設計和密封要求因碳纖維成型工藝而異。預浸料成型、模壓成型和高壓樹脂傳遞模塑不一定使用相同的密封布置或處于相同的壓力條件下運行。

因此，模具解決方案必須圍繞實際工藝進行開發，而不是將一種通用的密封設計應用于所有碳纖維部件。

常見工程考量

• 分型線接觸： 確保止口面按照規定的接觸和飛邊控制要求進行設計和制造。
• 真空密封： 在需要真空工藝時，設計合適的密封特征并確認其與工作條件的兼容性。
• 排氣： 在需要時提供適當的排氣路徑，同時不損害所需的表面光潔度或密封性能。
• 樹脂流動控制： 對于涉及樹脂注射或流動的工藝，考慮型腔、澆口布置、排氣口與預期填充行為之間的關系。
• 維護可達性： 確保密封件和其他易損特征能夠按照生產計劃進行檢查和維護。

在模具驗證過程中，應依據所選工藝規范檢查密封性能、分型線狀況和成型零件質量。任何數值間隙、止口公差或真空驗收限值都應針對具體模具和工藝予以規定。

從模具制造到試模

精密加工只是模具生命周期中的一個階段。在碳纖維模具放行投產之前，制造團隊和客戶可能需要審查模具尺寸、功能界面、工藝準備情況和試模結果。

結構化的驗證流程有助于區分模具問題與材料或工藝問題。例如，成型零件的尺寸偏差可能源于模具幾何形狀、熱膨脹、層壓板行為、固化條件或多個因素的相互作用。

實用的模具驗證順序

1. 圖紙和規范審查： 確認最新的CAD模型、圖紙、材料要求、關鍵尺寸和驗收標準。
2. 模具檢測： 測量相關模具特征，并驗證界面、定位點、分型線和其他規定特性。
3. 設備和工藝審查： 檢查預期的壓機、加熱系統、真空布置或其他工藝設備是否適合該項目。
4. 試模： 在項目范圍內時，在記錄條件下進行試模。
5. 部件檢測： 測量選定或規定的零件特性，并將結果與批準的圖紙進行比較。
6. 糾正措施： 調查偏差，確定其來源于模具、材料還是工藝，并實施約定的調整。
7. 生產放行： 確認已滿足約定的驗收標準和所需文件。

試模應被視為一項驗證活動，而不僅僅是證明模具能夠閉合和產出零件的演示。其目的是在規定條件下評估模具、材料和工藝之間的關系。

碳纖維模具的CMM測量與3D檢測

尺寸檢測為模具或成型部件滿足規定要求提供了證據。合適的測量方法取決于零件尺寸、幾何形狀、公差、材料行為和檢測計劃。

坐標測量機（CMM）可用于測量規定的尺寸和幾何特征。3D掃描可通過將采集的幾何形狀與批準的CAD參考進行比對，支持復雜曲面的評估。根據應用不同，這些方法可能相互補充而非相互替代。

選擇合適的檢測方法

• 關鍵尺寸： 對規定尺寸、基準和幾何公差使用合適的測量方法。
• 復雜曲面： 當需要更廣泛的表面比對且該方法適合部件時，考慮使用3D掃描。
• CAD比對： 在評估偏差圖之前，定義對齊參考、坐標系、濾波和報告慣例。
• 首件檢測： 遵循客戶規定的首件檢測要求和報告格式。
• 可追溯性： 記錄圖紙版本、檢測條件、測量設備和相關驗收標準。

3D彩色圖或點云比對可使表面偏差更易于解讀，但其有用性取決于合適的測量過程以及與參考模型的正確對齊。報告應明確標識被測對象和用于驗收的標準。

CMM測量、3D掃描和首件文檔應在項目報價期間予以確認。除非供貨范圍明確說明，否則不應假定每份模具訂單都包含這些內容。

如何評估碳纖維模具制造商

選擇碳纖維模具制造商需要評估工程能力、制造資源、質量體系和項目溝通。供應商的設備清單有用，但僅憑其本身并不能證明供應商能滿足特定部件的要求。

采購方應依據實際零件幾何形狀、模具尺寸、成型工藝、尺寸要求 and 生產計劃來評估制造商的能力。

關鍵供應商評估標準

• 工程能力： 團隊能否在模具設計最終確定之前審查零件幾何形狀、材料體系、成型工藝和關鍵尺寸？
• 加工資源： 可用的CNC機床、加工范圍、工裝夾具和加工策略是否適合擬議的模具？
• 模具材料和熱設計： 制造商能否解釋所選材料、加熱方法和尺寸補償策略？
• 檢測能力： 關鍵尺寸是否能用適當的設備和有記錄的方法進行測量？
• 試模和驗證范圍： 試模、工藝調整和部件檢測是包含在內、可選還是由另一方處理？
• 項目文檔： 圖紙、版本、檢測報告和驗收標準是否在整個制造過程中得到控制？
• 生產支持： 當驗證發現偏差時，供應商能否支持約定的糾正措施和模具變更？

大成的FIDIA五軸CNC加工能力支持大型復雜模具的制造。對于任何具體的碳纖維模具項目，合適的機床、工裝配置、檢測方法和驗證范圍應依據客戶的技術要求進行審查。

碳纖維模具詢價（RFQ）應包含哪些內容

完整的報價請求（RFQ）有助于模具制造商評估技術可行性、界定供貨范圍并準備更準確的報價。缺少材料或工藝信息可能導致影響模具設計、交期和成本的假設。

為幫助大成評估碳纖維模具項目，采購方應在可獲得的情況下準備以下信息：

• 3D CAD模型和2D圖紙： 包含最新版本，并標明關鍵尺寸、基準和幾何公差。
• 零件材料： 說明碳纖維增強材料、樹脂體系、預浸料或其他材料形式（如適用）。
• 成型工藝： 指明預期工藝，如預浸料成型、模壓成型或HP-RTM。
• 工作條件： 提供所需的加工溫度、壓力、真空條件和周期信息（如已確定）。
• 生產要求： 說明目標年產量、預期模具壽命、周期時間目標和預期生產環境。
• 表面要求： 定義所需的光潔度、外觀等級和任何后處理預期。
• 設備限制： 說明壓機尺寸、可用噸位、開檔、加熱接口和其他設備限制。
• 檢測與驗收： 確定所需的尺寸報告、CMM測量、3D掃描、首件文檔或其他客戶特定交付物。
• 項目進度： 提供目標設計批準、模具完成、試模和生產放行日期。

憑借這些輸入，大成可以審查項目要求，并確定哪些模具設計、加工和驗證安排是合適的。

關于碳纖維模具的常見問題

什么是碳纖維模具？

碳纖維模具是指用于制造碳纖維復合材料部件的模具及相關工裝系統。模具要求取決于材料、制造工藝、部件幾何形狀和規定的生產公差。

為什么精密加工對碳纖維模具很重要？

精密加工有助于控制模具幾何形狀、表面輪廓、分型線對齊和關鍵界面。這些因素支持可重復生產，盡管最終零件精度還取決于材料行為和工藝控制。

五軸CNC加工能保證高精度復合材料零件嗎？

不能。五軸CNC加工可以改善對復雜曲面的可達性并減少某些裝夾相關誤差，但成品零件精度還取決于模具設計、材料行為、熱條件、成型參數和檢測。

溫度如何影響碳纖維復合材料模具？

溫度影響樹脂固化、材料流動、熱膨脹和冷卻過程中的尺寸變化。加熱和溫度控制策略應針對所選材料體系和成型工藝進行開發。

碳纖維模具質量如何驗證？

驗證可能包括尺寸檢測、關鍵表面檢查、分型線評估、功能測試和試模。當項目檢測計劃規定時，可使用CMM測量或3D掃描。

大成能否支持大型復雜模具制造？

大成擁有用于大型復雜模具制造的FIDIA五軸CNC加工能力。具體碳纖維模具項目的可行性應基于模具尺寸、重量、材料、加工要求和驗證范圍予以確認。

申請碳纖維模具報價時應發送什么？

提供最新的3D CAD模型、2D圖紙、復合材料規格、成型工藝、目標產量、關鍵公差、表面要求和檢測預期。設備限制和目標項目進度也很有用。

與大成合作開展您的碳纖維模具項目

可靠的碳纖維模具結合了工程設計、適當的加工方法、針對特定工藝的熱和密封解決方案以及有記錄的質量驗證。這些要素中的每一項都應結合實際部件及其生產要求加以考慮。

大成通過工程協調和FIDIA五軸CNC加工能力支持工業模具制造。如果您正在開發新的碳纖維復合材料部件，或為現有生產項目評估模具，請分享您的圖紙和工藝要求，以便進行項目特定審查。
